[FFMPEG] 트랜스코딩, 필터, 필터 체이닝 기본 문법



📄 목차



ffmpeg의 기능 - 트랜스코딩과 필터링

1. 트랜스코딩 (Transcoding)

인풋을 다른 포멧으로 변경하는 것

input -> Demux(Unpack) -> Decode(Uncompress) -> Encode(Compress) -> Mux(Pack) -> output



2. 필터링 (Filtering)

미디어의 오디오와 비디오에 일부 변화를 주는 것

input -> Demux(Unpack) -> Decode(Uncompress) -> filter1 -> filter2 -> filter2 -> ... ->  Encode(Compress) -> Mux(Pack) -> output



ffmpeg의 기본 문법

ffmpeg

-f <input device or format> // 따로 명시하지 않을 경우 ffmpeg가 알아서 추정함

-i <input-protocol>:<input-identifier>

.. <filters and other options>

-f <output device or format>

<output-protocol>:<output-identifier>



지원하는 devices, format, protocol 확인

ffmpeg -devices

ffmpeg -formats

ffmpeg -protocols

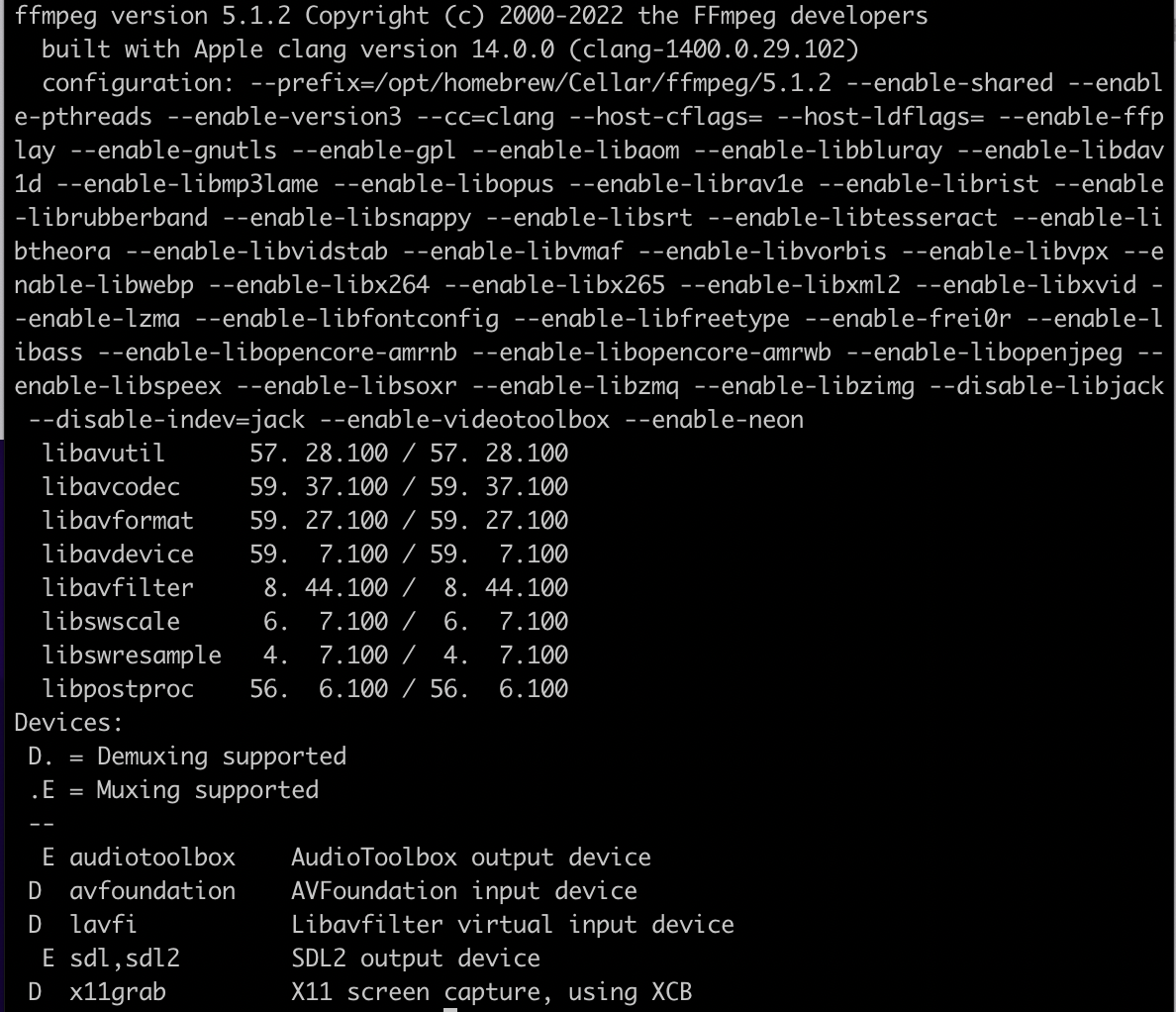

mac에서 ffmpeg -devices 결과

스크린 캡쳐를 바로 인풋으로 넣는 것도 가능함

windows	ffmpeg -f gdigrab -i desktop ...
macOS	ffmpeg -f avfoundation -i "1"
Linux	ffmpeg -f x11grab -i $DISPLAY

파이프라인을 인풋,아웃풋으로도 가능함

ffmpeg -f mov -i - ... -f mxf -

ffmpeg -f mov -i pipe:0 ... -f mxf pipe:1



인풋을 생성해서 넣는것도 가능함

ffmpeg -f lavfi -i testsrc=duration=1:size=1920x1080

ffmpeg -f lavfi -i color=color=red



스트림 선택

필터와 아웃풋에서는 -map 옵션을 통해 스트림을 지정해 주어햐 함

<input-index>:<stream-type>:<stream-index>

ex) 0:v:1 (첫번째 인풋의 비디오 스트림 중 두번째), 0:v (첫번째 인풋의 비디오 스트림 전체)

따로 지정하지 않으면 오디오 채널 1개 비디오 채널 1개만 아웃풋에 포함됨



필터

filter=key1=value1:key2=value2 ...

ex) scale=width=1920:height=1080



여러 필터를 적용할때는 ;로 이어붙임

filter=key1=value1:key2=value2 ...;filter2=key3=value3:key4=value4 ...;



input output 레이블링

비선형 필터 그래프 구성할 때 유용함

[a_label] 형식

스트림 선택자도 인풋 레이블로 쓰일 수 있음 [0:v], [1:a:2]

ex) [in_1][in_2] ... filter_name=<options...>[out_1][out_2] ...



필터 그래프

Filter Graph : 여러 필터를 체이닝 하는 것

-vf : 비디오 필터 그래프. 1개의 인풋, 아웃풋

-af : 오디오 필터 그래프. 1개의 인풋, 아웃풋

-filter_complex: 오디오와 비디오, 여러개의 인풋 아웃풋

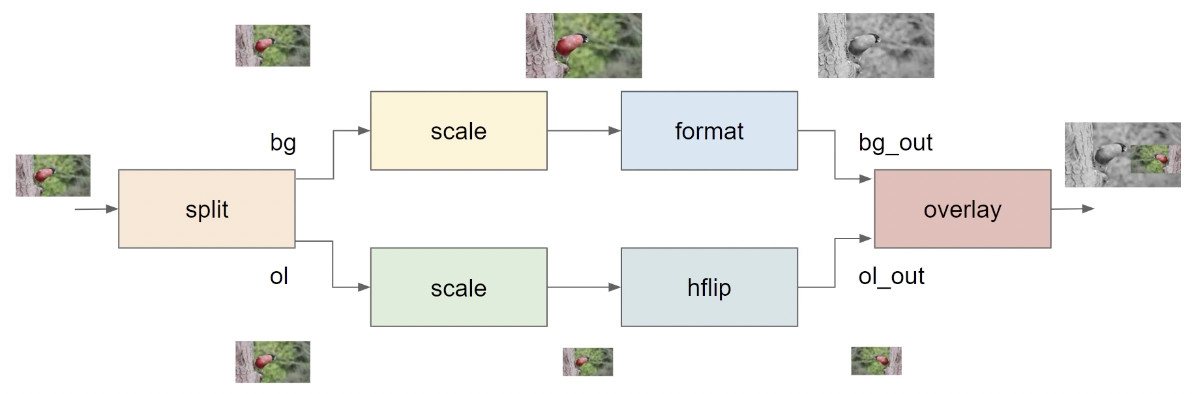

비디오 필터 예시)

ffmpeg -v error -y -i bullfinch.mp4 -vf "split[bg][ol];[bg]scale=width=1920:height=1080,format=gray[bg_out];[ol]scale=-1:480,hflip[ol_out];[bg_out][ol_out]overlay=x=W-w:y=(H-h)/2" ol.mp4

split[bg][ol];

[bg]scale=width=1920:height=1080,format=gray[bg_out];

[ol]scale=-1:480,hflip[ol_out];

[bg_out][ol_out]overlay=x=W-w:y=(H-h)/2

비디오 필터 예시

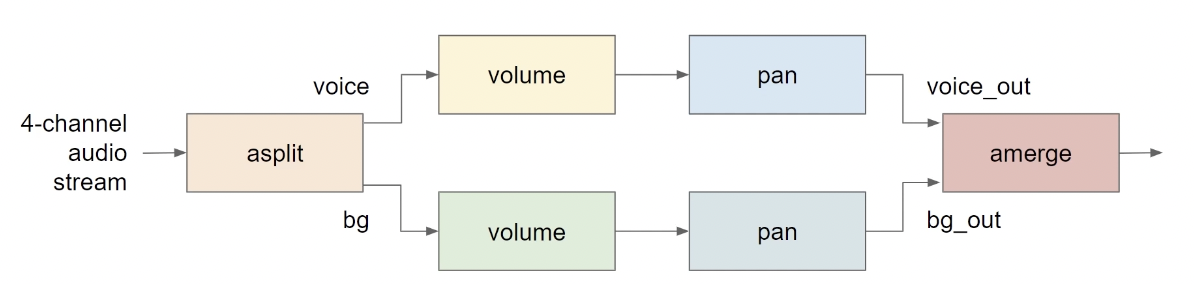

오디오 필터 예시)

ffmpeg -y -i four_channel_stream.wav -af "asplit=2[voice][bg];[voice]volume=volume=2,pan=mono|c0=c0+c1[voice_out];[bg]volume=volume=0.5,pan=mono|c0=c2+c3[bg_out];[voice_out][bg_out]amerge=inputs=2" audio_out.wav

asplit=2[voice][bg];

[voice]volume=volume=2,pan=mono|c0=c0+c1[voice_out];

[bg]volume=volume=0.5,pan=mono|c0=c2+c3[bg_out];

[voice_out][bg_out]amerge=inputs=2

오디오필터 예시

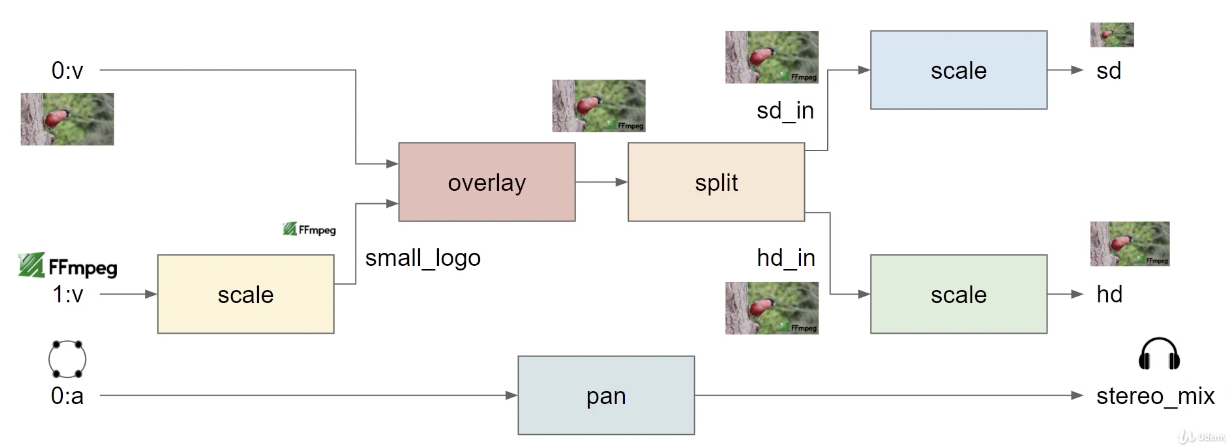

complex filter 예시)

ffmpeg -v error -y -i bullfinch.mp4 -i ffmpeg-logo.png -filter_complex "[1:v]scale=-1:200[small_logo];[0:v][small_logo]overlay=x=W-w-50:y=H-h-50,split=2[sd_in][hd_in];[sd_in]scale=-2:480[sd];[hd_in]scale=-2:1080[hd];[0:1]pan=stereo|FL=c0+c2|FR=c1+c3[streo_mix]" -map [sd] sd.mp4 -map [hd] hd.mp4 -map [stero_mix] streo_mix.mp3

[1:v]scale=-1:200[small_logo];

[0:v][small_logo]overlay=x=W-w-50:y=H-h-50,split=2[sd_in][hd_in];

[sd_in]scale=-2:480[sd];

[hd_in]scale=-2:1080[hd];

[0:1]pan=stereo|FL=c0+c2|FR=c1+c3[streo_mix]
